Panel indicador LED nivel de aguas grises con sonda - CBE MTTR

Name: Panel indicador LED nivel de aguas grises con sonda - CBE MTTR
Brand: CBE
SKU: QWER001821
Price: 154.88 EUR
Availability: InStock

REF: QWER001821

128,00 €

Variantes disponibles:

2 depósitos

Aguas Grises

Aguas Limpias

AGUAS LIMPIAS Y GRISES (MARRÓN)

Panel indicador LED nivel de aguas limpias y sucias con sondas - CBE MT214/G (Gris)

AGUAS LIMPIAS Y GRISES (gris)

MENT 0,0000704

1 pregunta

Panel indicador LED de nivel para depósito de aguas grises.
Incluye sonda de 26 cm (se puede cortar).
Marca CBE. Modelo MTTR/G.

Descripción

Módulo de control de agua sucia CBE MTTR

Con este panel indicador podrás el nivel de llenado de tu depósito de aguas grises.

Funciona a través de LEDs de colores que se encienden en función del nivel del agua. Para ello incluye una sonda de 26 cm que deberás instalar en tu depósito y recortarla siguiendo instrucciones.

Esta sonda no está permanentemente encendida. Tiene un botón que al pulsarse activa el medidor de la sonda y te indica en qué cuarto de depósito se encuentra el agua.

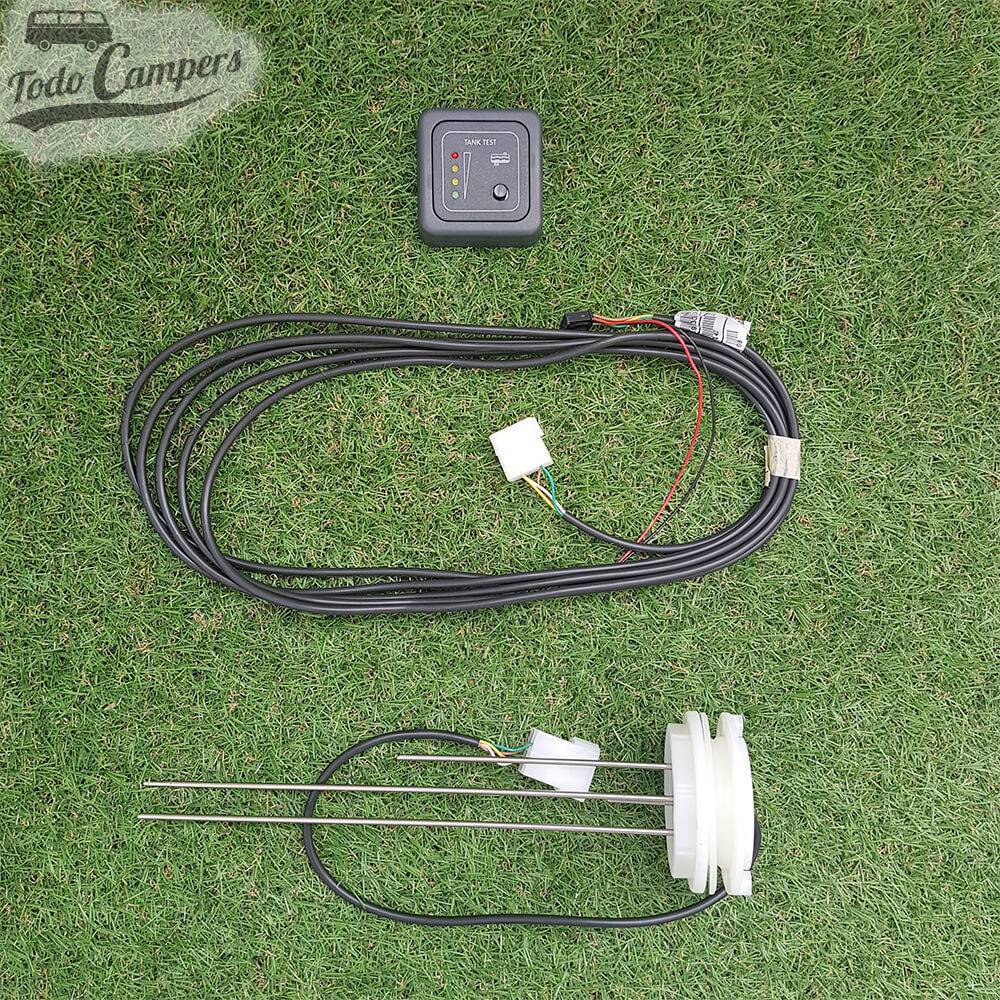

Características:

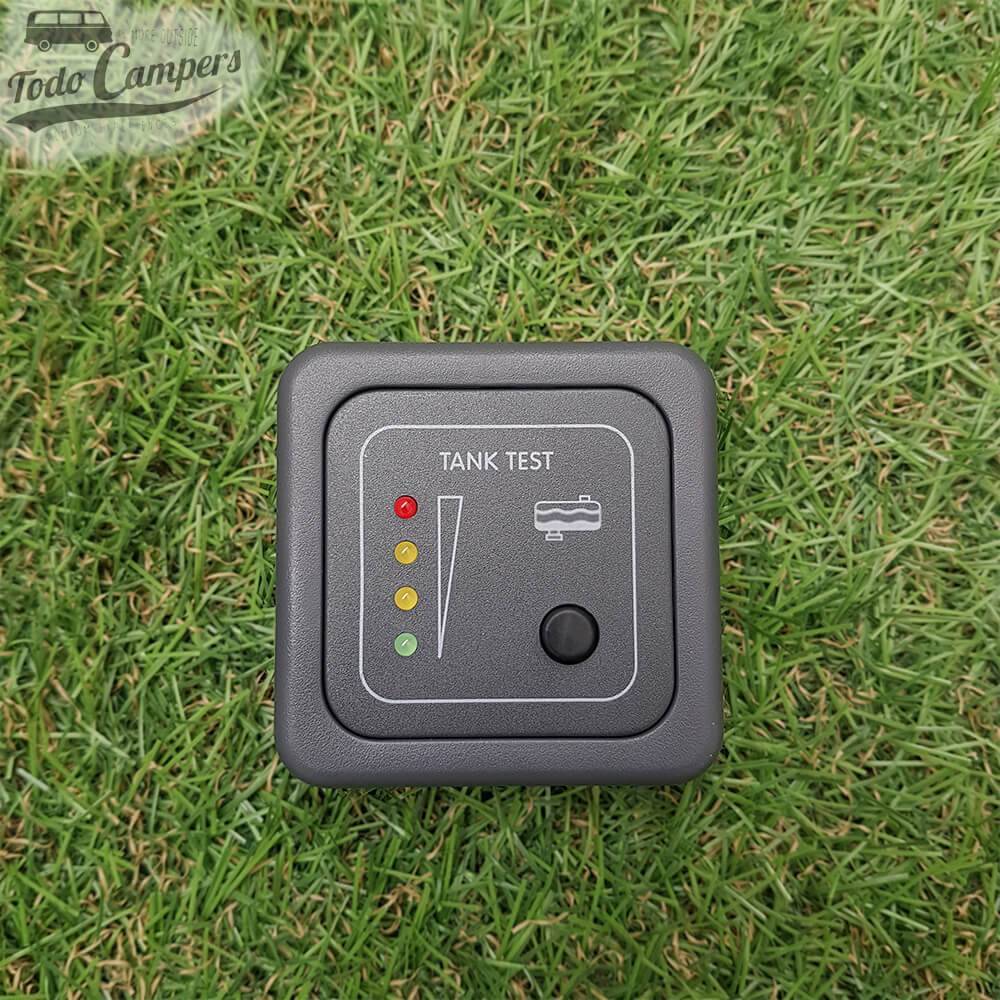

Panel indicador de nivel (incluye marco).

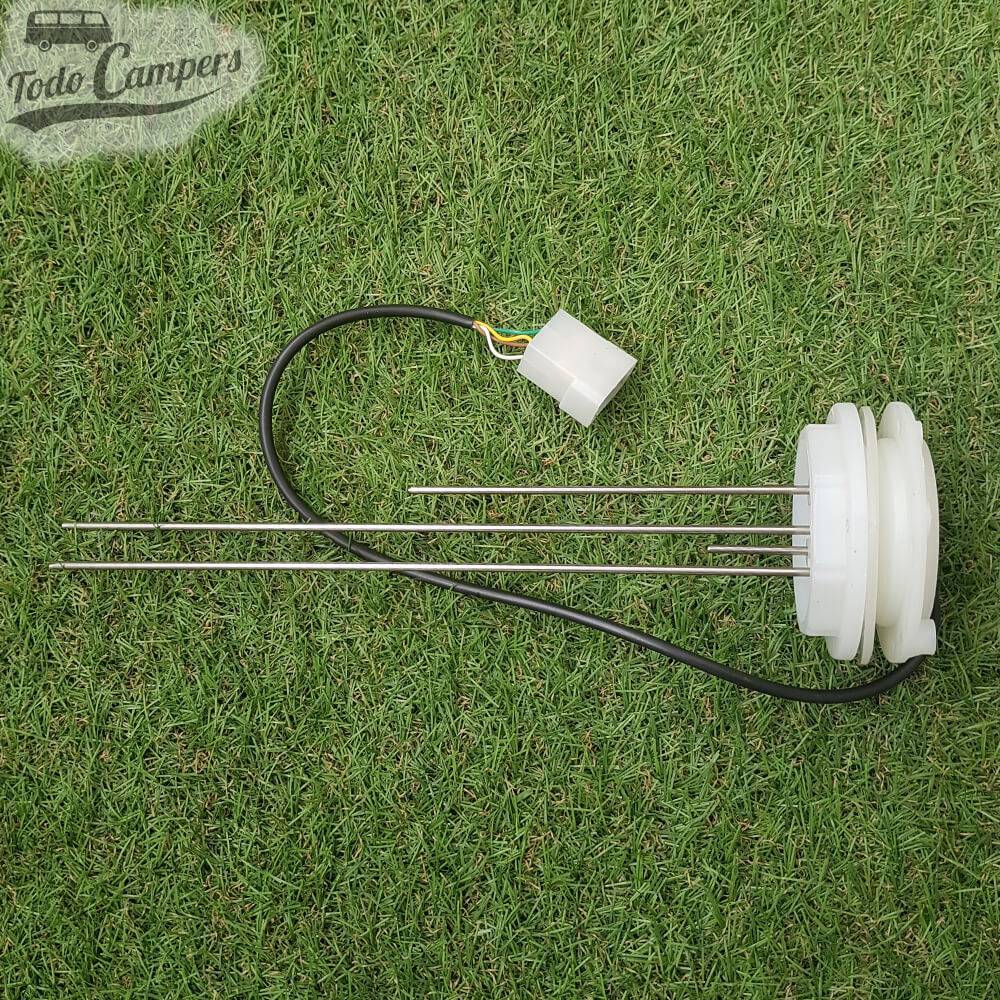

Incluye sonda de acero inoxidable.

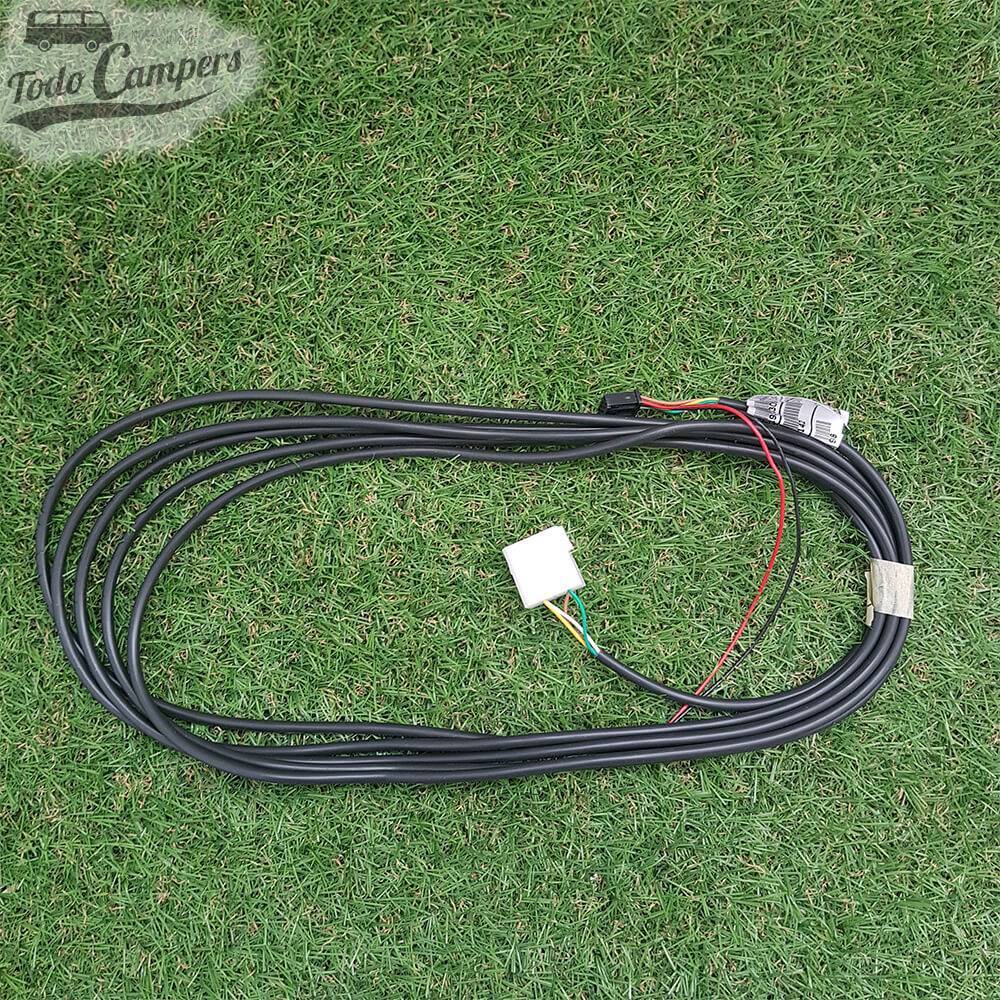

Incluye cable de conexión sonda-indicador.
Corriente: 12V.
Color: gris RAL7015.

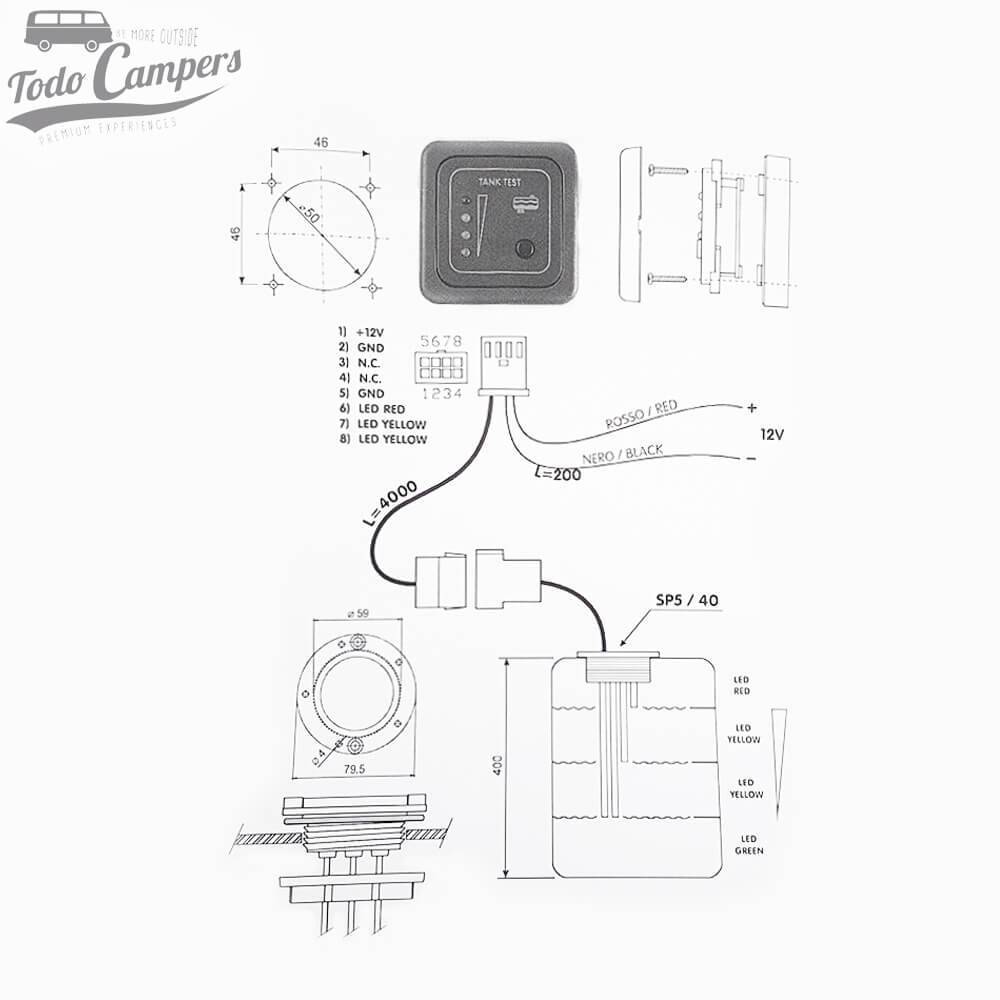

Medidas:

Dimensiones panel: 60 x 60 mm.
Montaje encastrado: Agujero 45 x 45 mm.
Longitud sonda: 260 mm (la varilla pequeña mide 30 mm y la mediana 135 mm).
Diámetro insercción sonda en depósito: Ø 50 mm
Longitud cable sonda panel de control: 4 metros.

Furgo-consejos

¿Cómo calcular el corte de las varillas de la sonda en el tanque de aguas sucias?

La sonda viene de fábrica para depósitos de 40 cm de profundidad, pero podremos adaptar las varillas para que nos sirva para depósitos de otras medidas.

Debes medir la altura de tu depósito y calcular cuatro partes. Deberás recortar las varillas de la sonda en función de estos cálculos.

Cuando el agua está en el último cuarto es cuando no hay varillas que toquen el agua. Significa que tu depósito está prácticamente vacío y por tanto se encenderá LED verde cuando le des al botón.
Cuando sólo las 2 varillas más largas están en contacto con el agua, se enciende el LED amarillo de 2/4.
Cuando las 2 varillas más largas y la intermedia detectan agua, se enciende el LED amarillo de 3/4.
Cuando todas varillas detectan agua significa que el agua está por encima del primer cuarto y por tanto debes vaciar el depósito antes de que rebose. Se encenderá el LED rojo.

NOTA: para ser exactos debes tener en cuenta la altura de instalación del tapón blanco de la sonda.

La instalación del panel indicador de aguas limpias y de aguas sucias siguen el mismo proceso, pero el panel lo refleja a la inversa:

AGUAS LIMPIAS: marca en verde (arriba) cuando está lleno y en rojo (abajo) cuando está en reserva.
AGUAS SUCIAS: marca en verde (abajo) cuando está vacío y en rojo (arriba) cuando está lleno en su último cuarto de capacidad.

Detalles del producto

Referencia QWER001821 Categoría Depósitos de agua Marca CBE EAN13 1323607105527

Comentarios

Preguntas frecuentes

Consultas

Pregunta

Hola. Se podría cortar un cm. la varilla más larga en caso de que fuera necesario? El depósito que voy a pedir mide 26 cm. de profundidad y no sé si irá demasiado justo. Gracias por adelantado. Un saludo.

Respuesta

Buenos días,

La respuesta es que sí, pueden cortarse sin problemas.
Lo recomendable es que si corta una, corte lo mismo en las demás, para que le haga una medición proporcional:

Funciona al revés que el de aguas limpias. Cuando el depósito se va llenando va avisando hasta llegar a la luz led roja de peligro al encontrarse el depósito lleno. Para instalar la sonda tienes que medir el depósito y calcular cuatro cuartos.

Cuando está en 1/4 es cuando no hay varillas que midan, está el depósito prácticamente vacío y se enciende el LED verde.
Cuando está en 2/4 es cuando las 2 varillas más largas detectan (está por la mitad el depósito) y se enciende el LED amarillo.
Cuando está en 3/4 es cuando la varilla intermedia detecta y se enciende el LED amarillo.
Cuando está en 4/4 es cuando la varilla más pequeña detecta, cuando el depósito está al máximo y se enciende el LED rojo de alerta.

Un cordial saludo,

Inmaculada Pérez
Equipo Todo Campers

Santiago el día 10/01/2023 11:58:17
