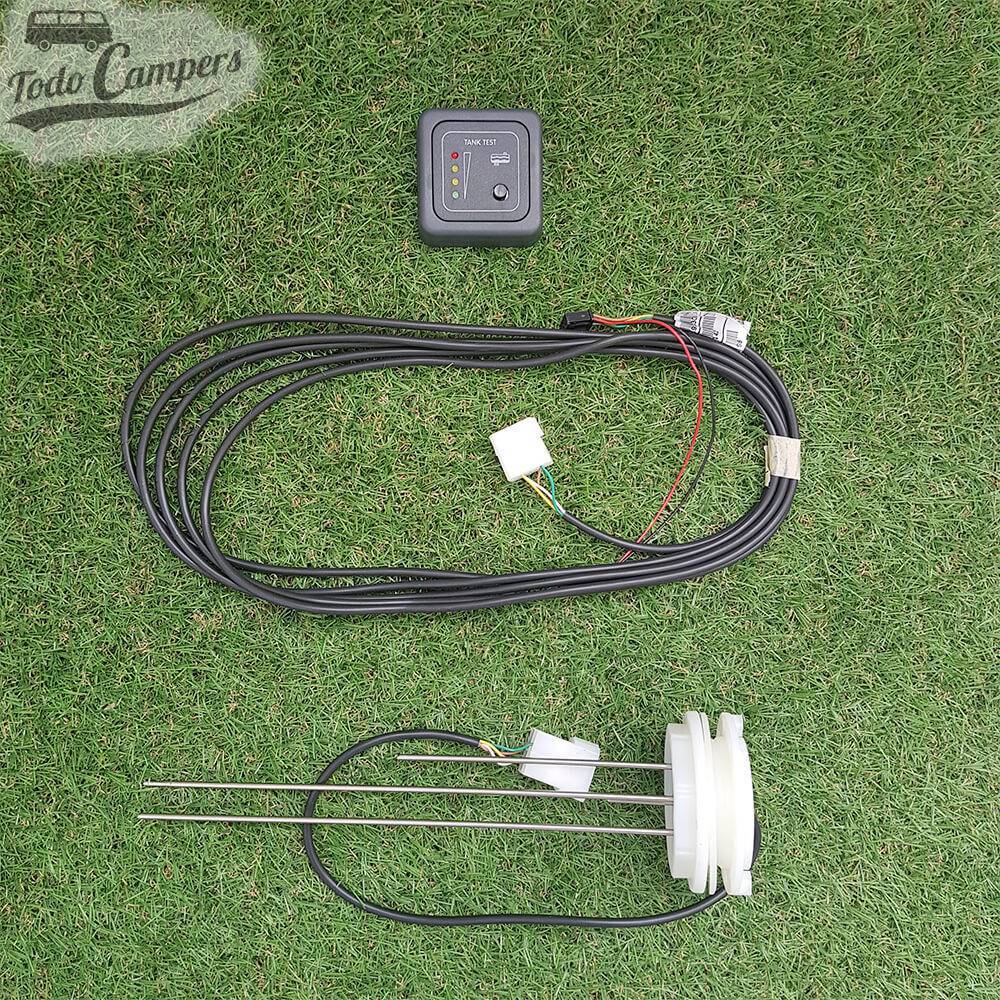

Painel indicador LED nível de águas cinzentas com sonda - CBE MTT

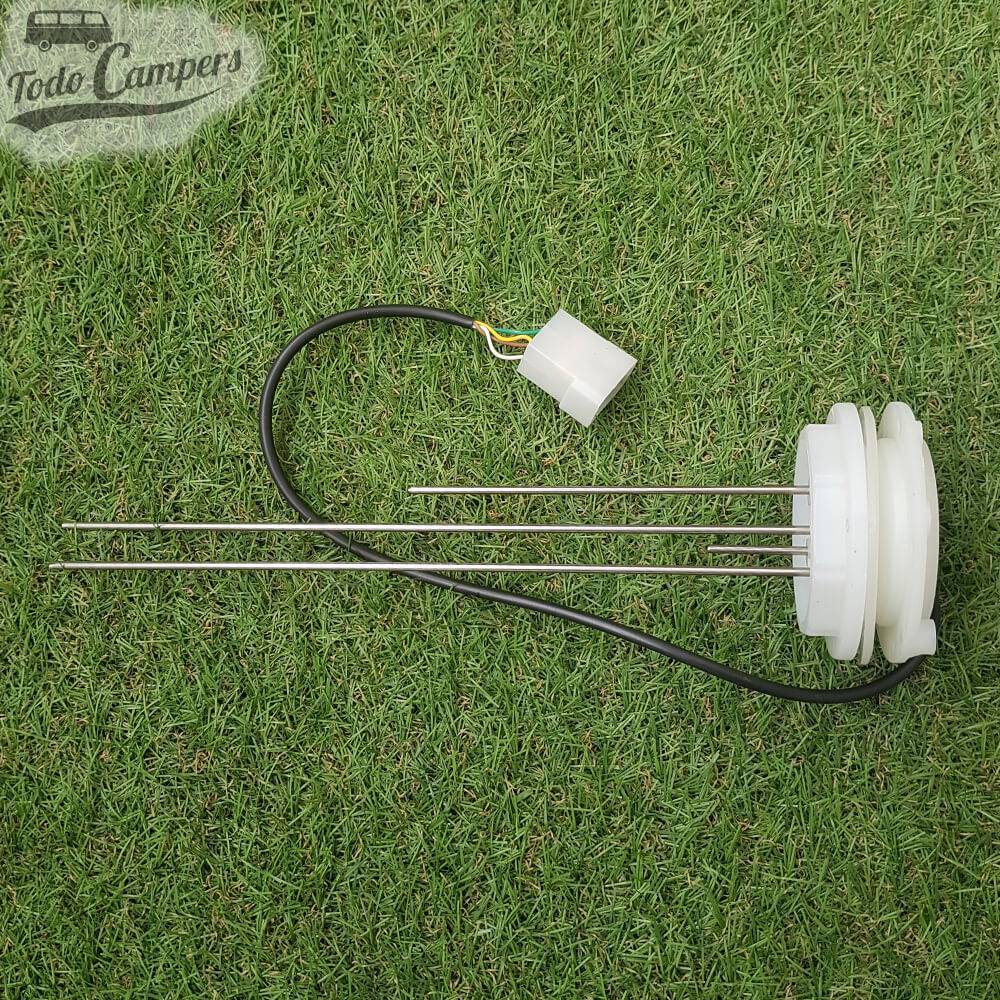

Como calcular o corte das varetas da sonda no tanque de águas sujas?

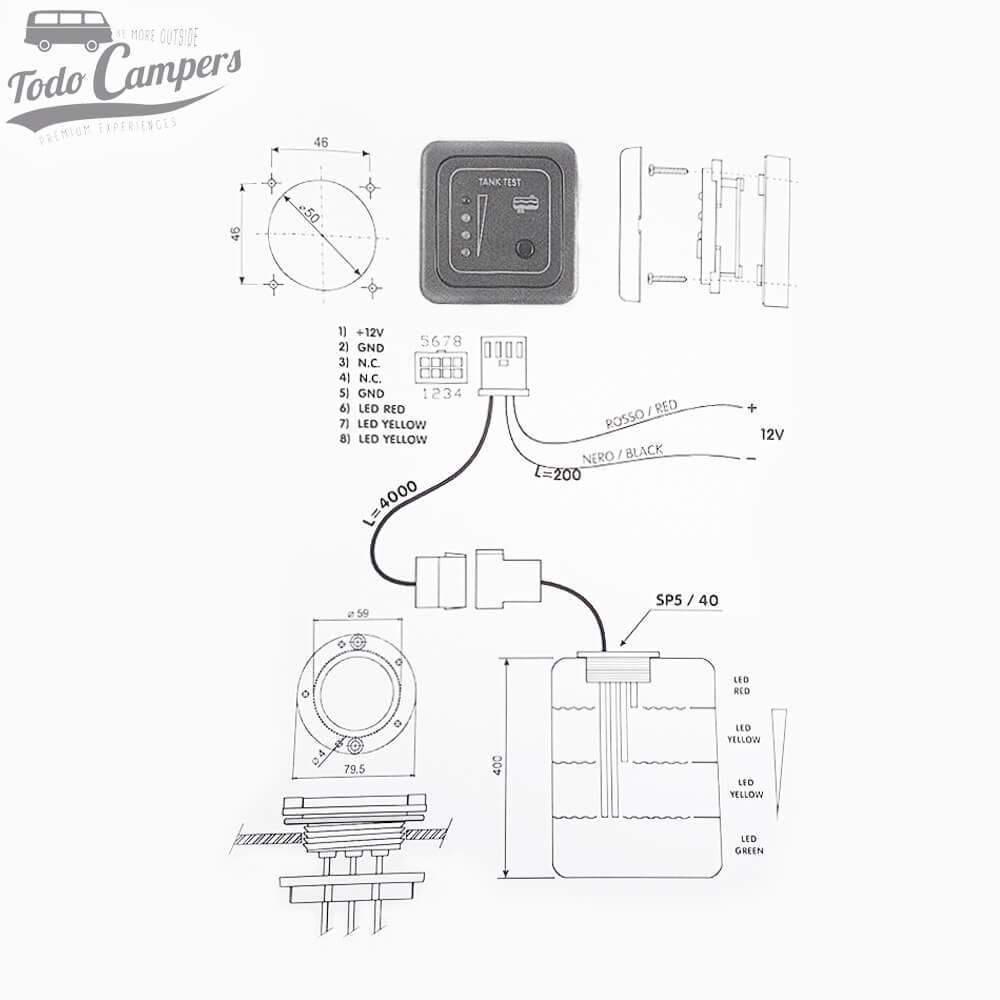

A sonda vem preparada para depósitos de 40 cm de profundidade, mas podemos adaptar as varetas para que nos sirva para depósitos de outras medidas.

Deve medir a altura do seu depósito e calcular quatro partes. Deverá cortar as varetas da sonda em função destes cálculos.

• Quando a água está no último quarto é quando não há varetas que a toquem. Significa que o  depósito está práticamente vazio e, portanto, acende-se o LED verde ao carregar no botão.

• Quando apenas as 2 varetas mais compridas estão em contacto com a água, acende-se o LED amarelo de 2/4.

• Quando as 2 varetas mais compridas e a intermédia detetam água, acende-se o LED amarelo de 3/4.

• Quando todas as varetas detetam água significa que o nível está por cima do primeiro quarto e, portanto, deve vazar o depósito. Acende-se o LED vermelho.

NOTA: para ser exato, deve ter em conta a altura de instalação da tampa branca da sonda.

A instalação do painel indicador de águas limpas e de águas sujas seguem o mesmo processo, mas o painel refleete-o de maneira inversa:

• ÁGUAS LIMPAS: marca em verde (em cima) quando está cheio e em vermelho (em baixo) quando está na reserva.

• ÁGUAS SUJAS: marca em verde (em baixo) quando está vazio e em vermelho (em cima) quando está no última quarto de capacidade.
