Painel indicador LED nível de águas limpas com sonda - CBE MTT
REF: QWER001820
130,00 €
Descrição
Módulo de controlo de água limpa CBE MTT
Com este painel indicador poderá saber quanta água lhe resta no depósito de águas limpas.

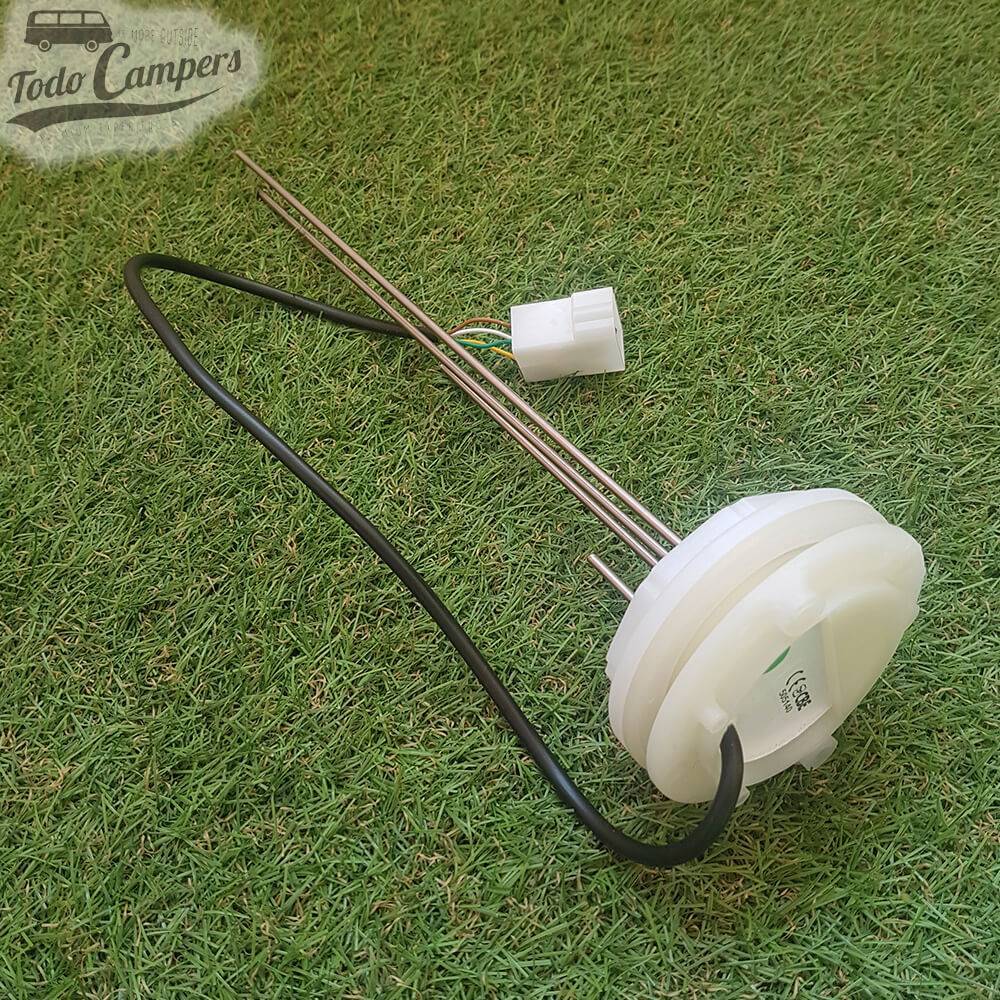

Funciona através de LEDs de cores que se acendem em função do nível de água. Para isso, inclui uma sonda de 26 cm que deverá instalar no depósito e cortar segundo as instruções.
Esta sonda não está constantemente acesa. Tem um botão que, ao pressionar-se, ativa o medidor da sonda e indica a quantidade de água disponível.
Características:

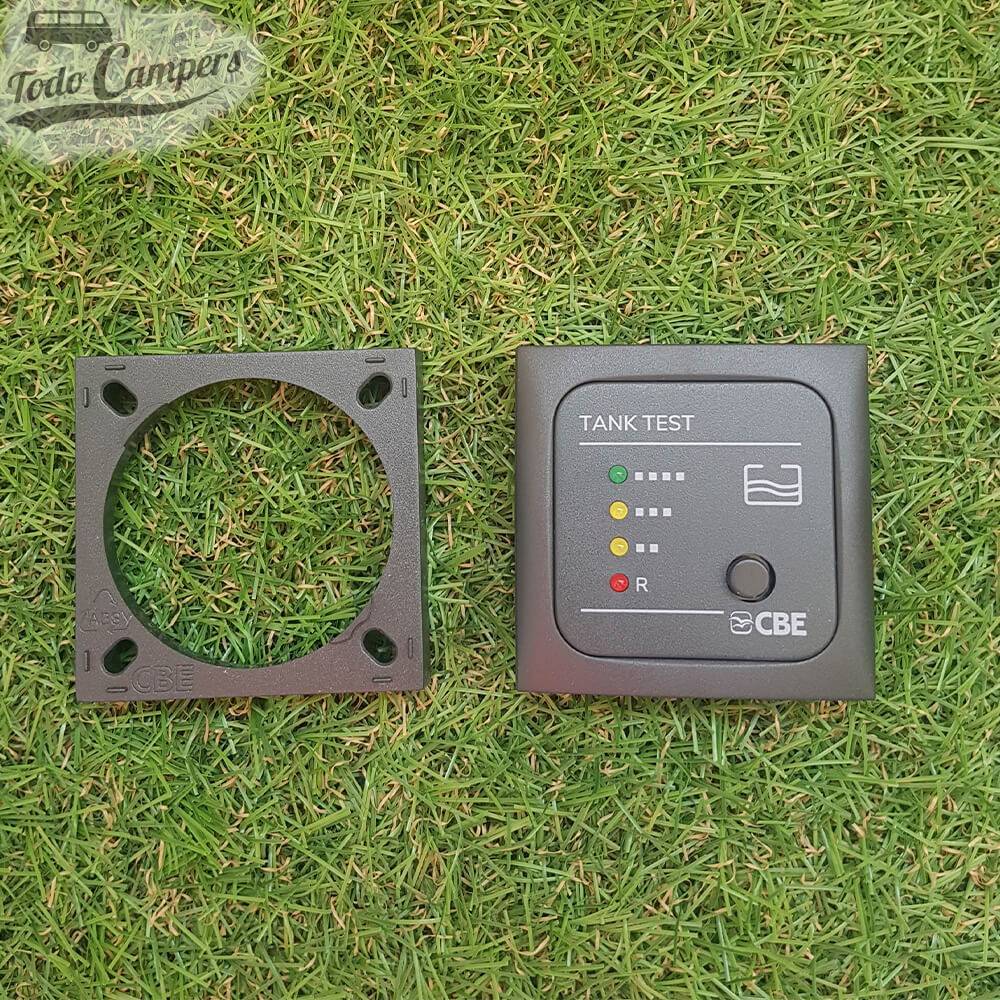

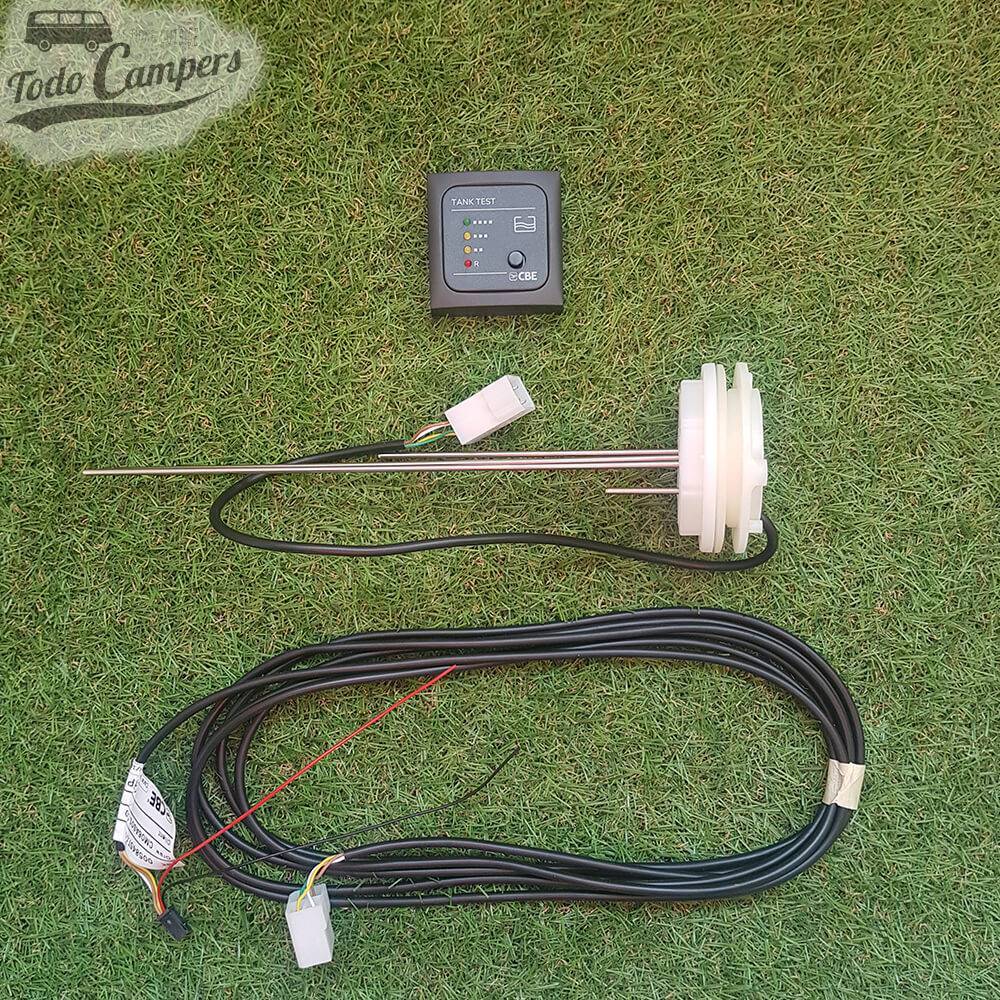

- Painel indicador de nível (inclui moldura).
- Inclui sonda de aço inoxidável.

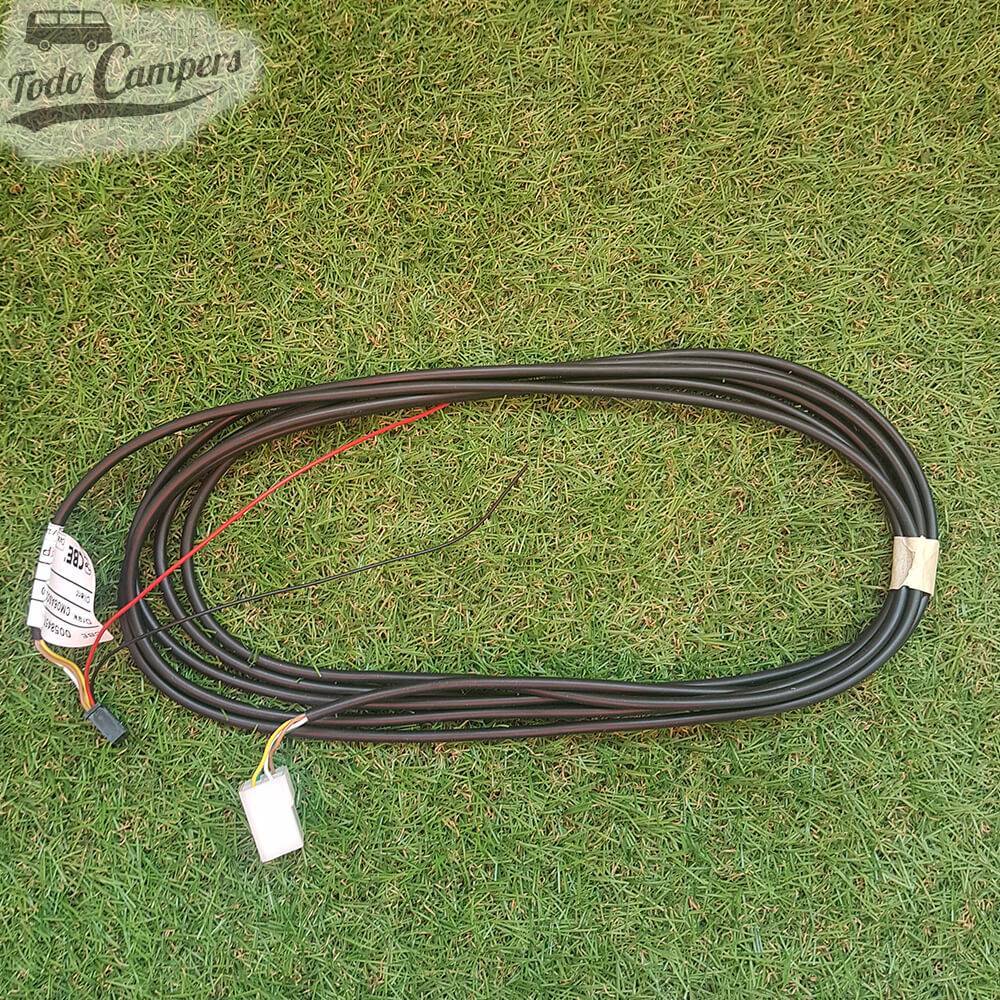

- Inclui cabo de conexão sonda-indicador.
- Corrente: 12 V.
- Cor: cinzento RAL7015.

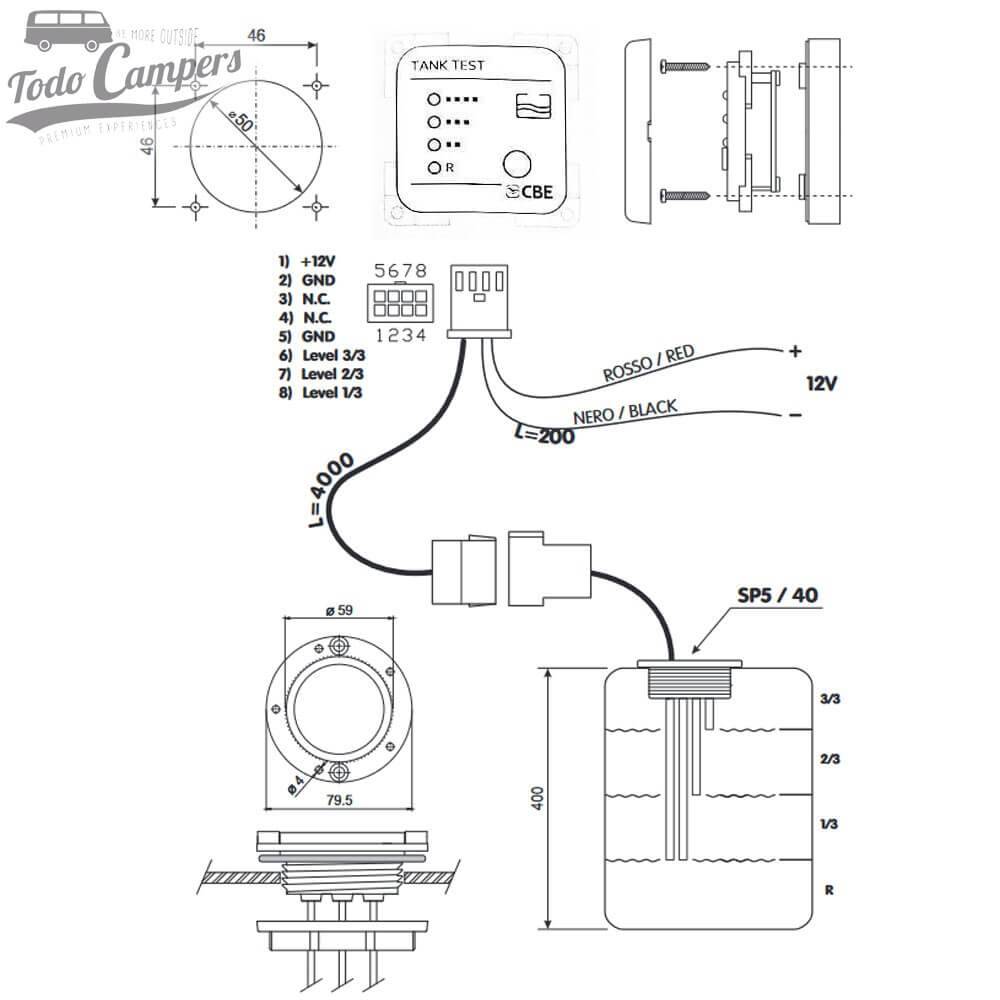

Medidas:
- Dimensões painel: 60 x 60 mm.
- Montagem: Orifício 45 x 45 mm.
- Comprimento sonda: 260 mm (a vareta pequena mede 30 mm e a média 135 mm).
- Diâmetro inserção sonda no depósito: Ø 50 mm
- Comprimento cabo sonda painel de controlo: 4 metros.
Conselhos
Como calcular o corte das varetas da sonda no tanque de águas limpas?
A sonda vem preparada para depósitos de 40 cm de profundidade, mas podemos adaptar as varetas para que nos sirva para depósitos de outras medidas.
Deve medir a altura do seu depósito e calcular quatro partes. Deverá cortar as varetas da sonda em função destes cálculos.
Quando a água está no último quarto é quando não há varetas que a toquem. Significa que o depósito está na reserva, e, portanto, acende-se o LED vermelho (R) ao carregar no botão.
Quando apenas as 2 varetas mais compridas estão em contacto com a água, acende-se o LED amarelo de 2/4.
Quando as 2 varetas mais compridas e a intermédia detetam água, acende-se o LED amarelo de 3/4.
Quando todas as varetas detetam água significa que o nível está por cima do primeiro quarto e acende-se o LED verde.
NOTA: para ser exato, deve ter em conta a altura de instalação da tampa branca da sonda.
A instalação do painel indicador de águas limpas e de águas sujas seguem o mesmo processo, mas o painel refleete-o de maneira inversa:
ÁGUAS LIMPAS: marca em verde (em cima) quando está cheio e em vermelho (em baixo) quando está na reserva.
ÁGUAS SUJAS: marca em verde (em baixo) quando está vazio e em vermelho (em cima) quando está no última quarto de capacidade.
Comentários
Erro desconhecido
Questões
Pergunta
De cuánto tiene que ser el fusible hay que ponerle? Gracias
Resposta
Buenos días,
El fabricante nos indica que un fusible de 1 Amperio, es suficiente.
Un saludo
Alejandra Eqiupo de Todo Campers
Hèctor
sobre
2024-10-08 23:40:41
Pergunta
El deposito que tengo es de 22 cms de profundidad. Se puede cortar la varilla de la sonda a esa medida? seguiría funcionando?
Resposta
Buenas tardes,
Si, se pueden cortar.
Un cordial saludo,
Luis Luque
Si, se pueden cortar.
Un cordial saludo,
Luis Luque
JOSE
sobre
2022-06-29 10:42:06
Pergunta
Hola buenas¡ tengo un deposito bastante profundo de unos 60cm, funcionaria de igual manera o las varillas tendrian que ser mas largas? Gracias
Resposta
Buenos días,
si el depósito es de 60cm la varilla más larga tendría que quedar a 45cm (3/4 del depósito) para su correcta medición en cuartos.
Sin embargo esta sonda tiene la varilla más larga a 26cm.
Por tanto, le servirá, pero la escala de los colores variará, ya no será en cuartos, sino que aproximadamente será:
Verde: por debajo del 60% de su capacidad
Amarillo 2: por encima del 60% de su capacidad
Amarillo 1: por encima del 80% de su capacidad
Rojo: por encima del 95% de su capacidad
Cuando está por encima de la última medida se considera el depósito lleno y se enciende la luz led roja de advertencia (sin necesidad de pulsar el botón).
Un saludo,
Paula Triviño
Todo Campers
si el depósito es de 60cm la varilla más larga tendría que quedar a 45cm (3/4 del depósito) para su correcta medición en cuartos.
Sin embargo esta sonda tiene la varilla más larga a 26cm.
Por tanto, le servirá, pero la escala de los colores variará, ya no será en cuartos, sino que aproximadamente será:
Verde: por debajo del 60% de su capacidad
Amarillo 2: por encima del 60% de su capacidad
Amarillo 1: por encima del 80% de su capacidad
Rojo: por encima del 95% de su capacidad
Cuando está por encima de la última medida se considera el depósito lleno y se enciende la luz led roja de advertencia (sin necesidad de pulsar el botón).
Un saludo,
Paula Triviño
Todo Campers
Alessandro
sobre
2021-04-22 17:55:54
Pergunta
Por favor puede indicarme el largo de la sonda? Gracias
Resposta
La sonda de aguas limpias mide 26 cm, pero se puede cortar las varillas para adaptarlo a la profundidad del depósito.
Enrique
sobre
2020-10-14 13:54:10
