Painel indicador LED águas limpas e cinzentas com sondas - CBE MT214

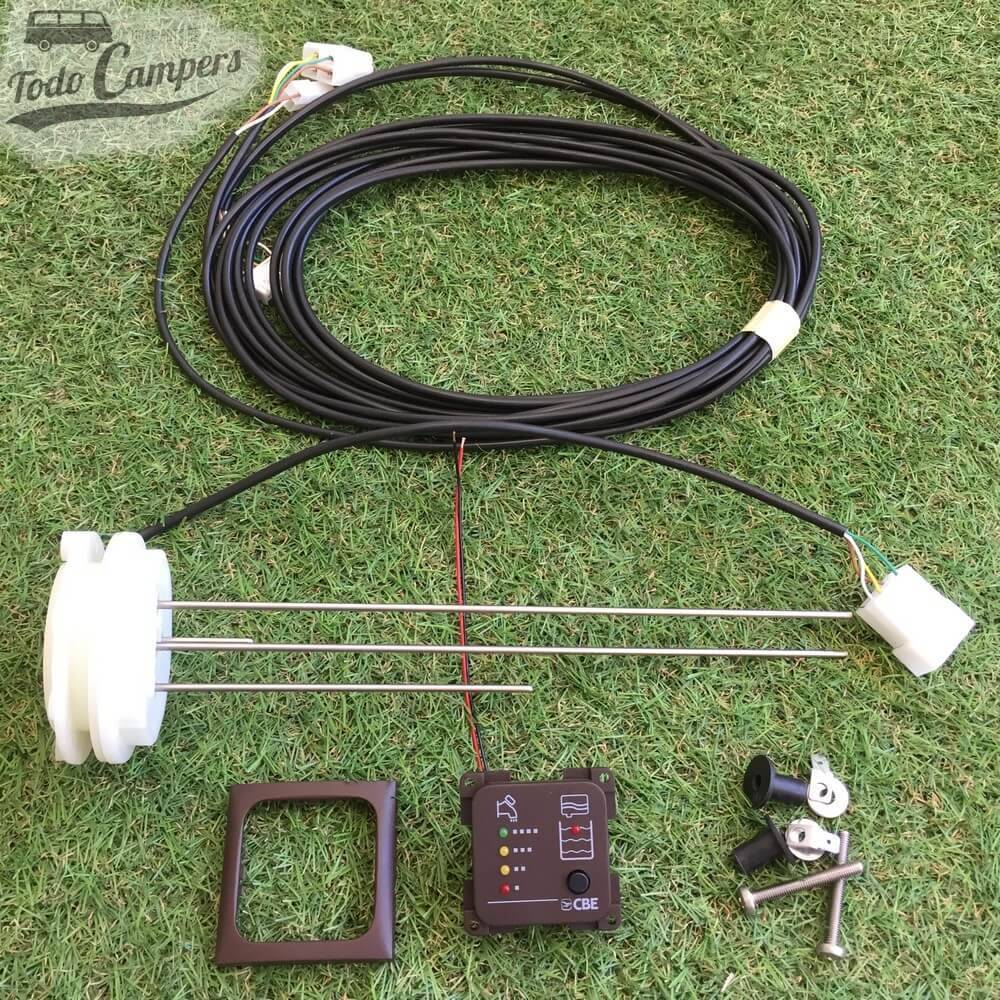

Peças e componentes do Painel indicador LED águas limpas e cinzentas com sondas - CBE MT214

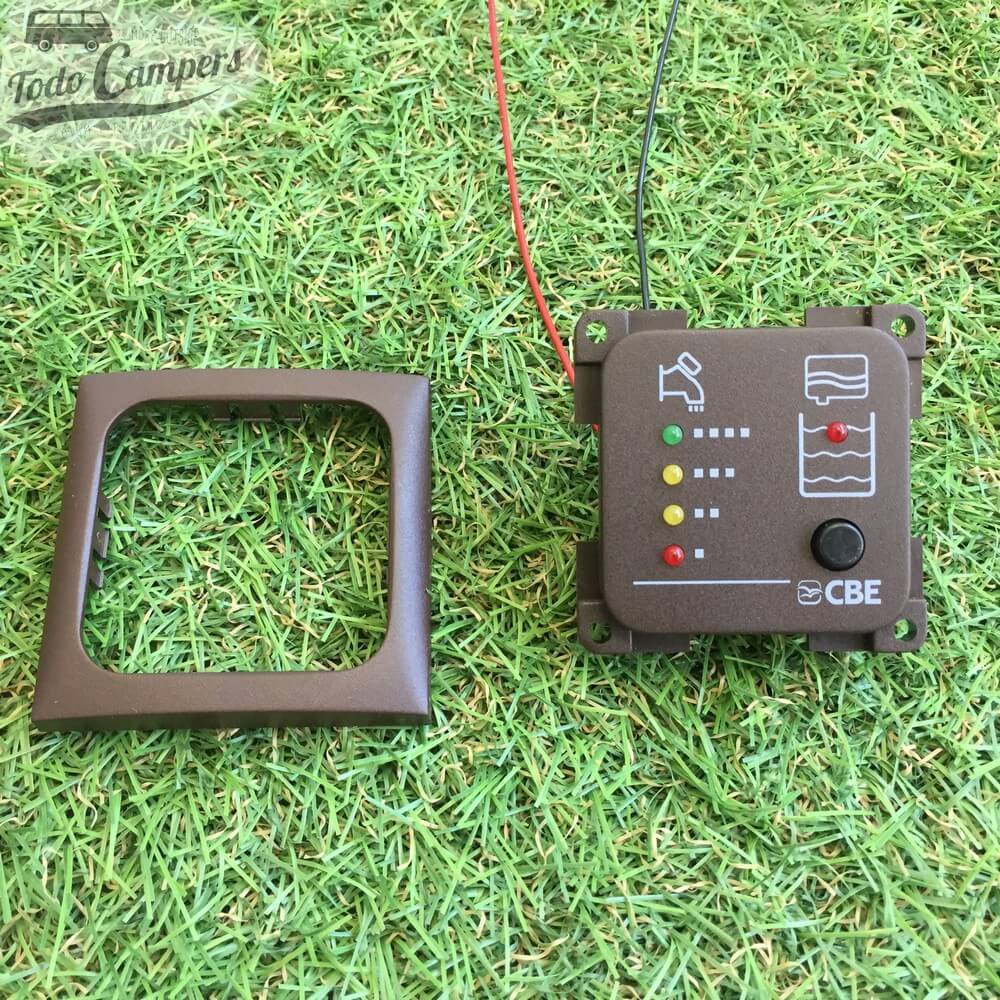

Painel sonda LED CBE MT214, moldura desmontada

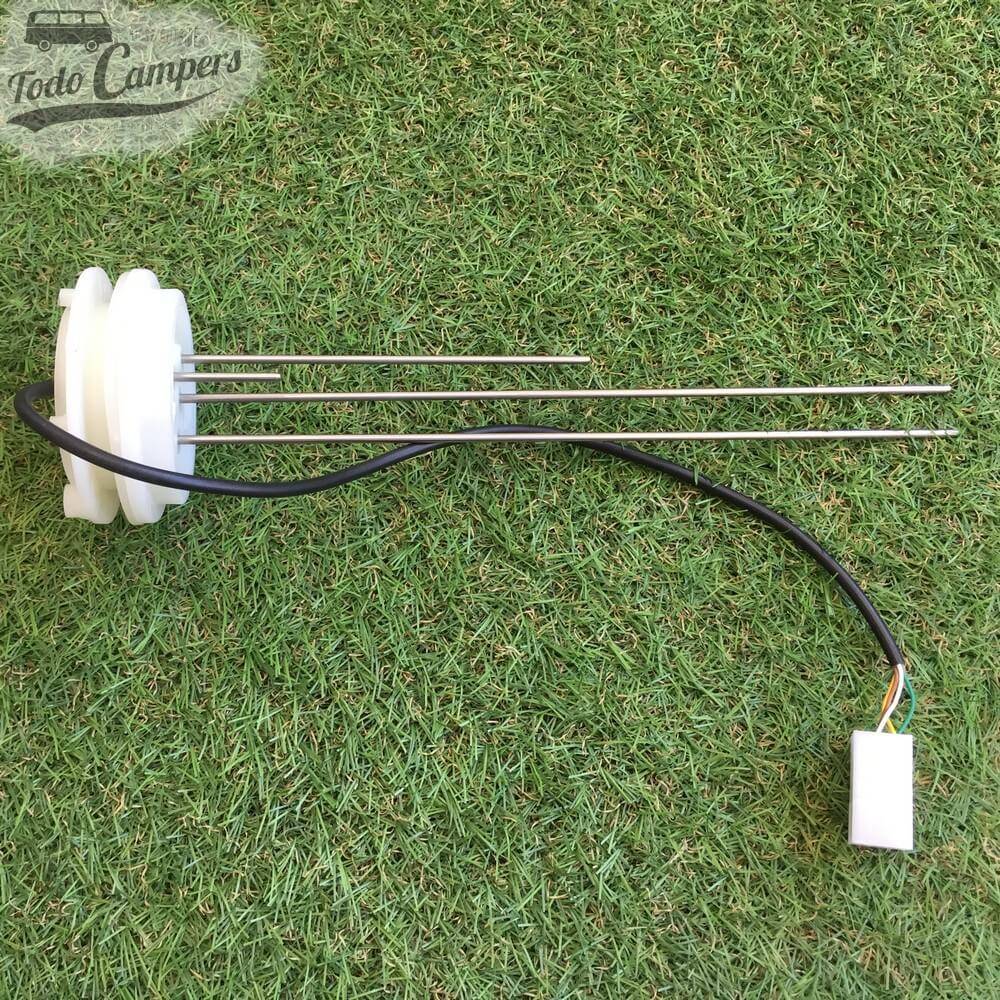

Painel LED CBE MT214, sonda águas limpas

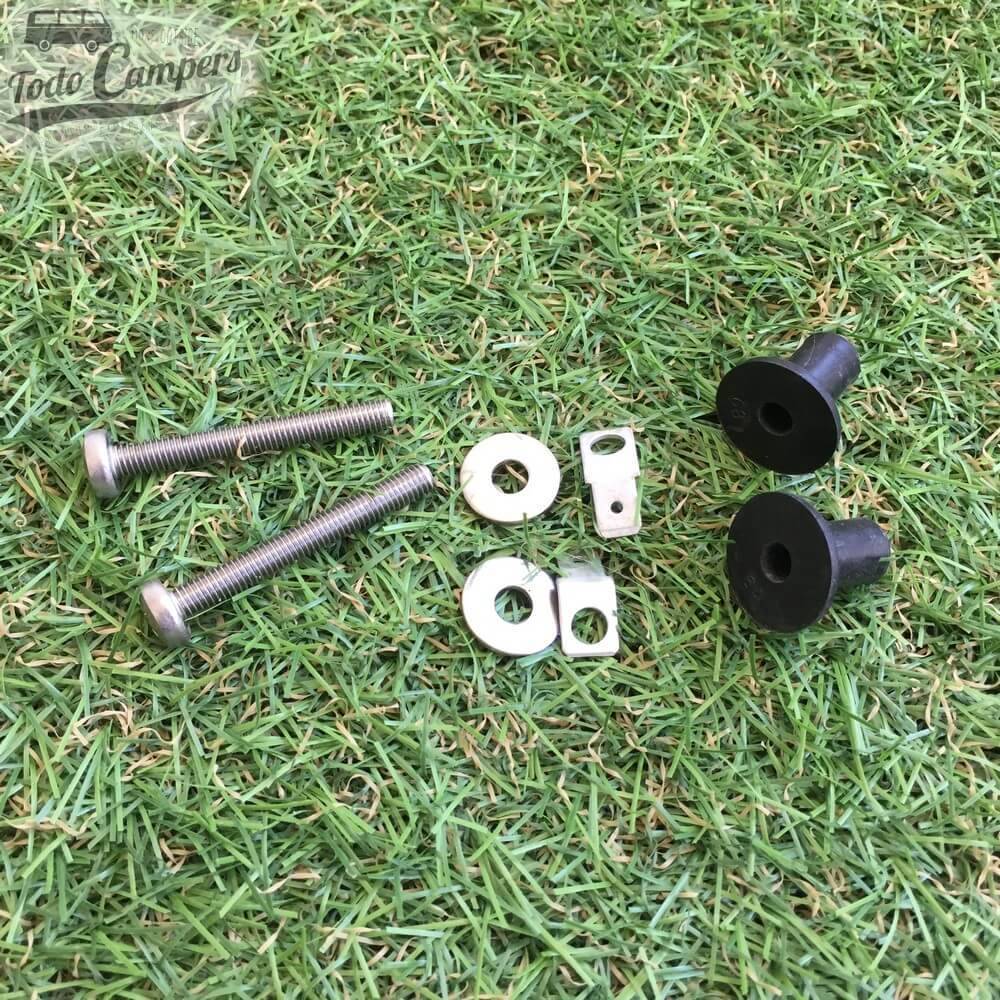

Painel LED CBE MT214, sonda águas cinzentas

Painel indicador LED nível de águas limpas e cinzentas com sondas - CBE MT214/G (Cinzento)

Name: Painel indicador LED nível de águas limpas e cinzentas com sondas - CBE MT214/G (Cinzento)
Brand: CBE
SKU: QWER002421
Price: 24.2 EUR
Availability: InStock

REF: QWER002421

20,00 €

Variantes:

2 depósitos

Painel indicador LED nível de águas cinzentas com sonda - CBE MTT

Aguas Grises

Painel indicador LED nível de águas limpas com sonda - CBE MTT

Aguas Limpias

Painel indicador LED nível de águas limpas e cinzentas com sondas - CBE MT214/M (Castanho)

AGUAS LIMPIAS Y GRISES (MARRÓN)

Painel indicador LED nível de águas limpas e cinzentas com sondas - CBE MT214/G (Cinzento)

AGUAS LIMPIAS Y GRISES (gris)

MENT 10,00011

Sem perguntas ainda, deixe a primeira!

Painel indicador LED de nível para depósitos de águas limpas e sujas.
Inclui sonda de 26 cm (pode-se cortar).
Marca CBE. Modelo MT214/M (cinzento).

Descrição

Módulo de controlo de águas limpas e sujas CBE MT214/G

Com este painel indicador poderá saber quanta água lhe resta no depósito de águas limpas e se já chegou ou não ao último quarto no de águas sujas.

Funciona através de LEDs de cores que se acendem em função do nível de água. Para isso, inclui uma sonda de 26 cm que deverá instalar no depósito e cortar segundo as instruções.

Esta sonda não está constantemente acesa. Tem um botão que, ao pressionar-se, ativa o medidor da sonda e indica a quantidde de águal limpa disponível. No caso de depósito de águas cinzentas, quando estiver cheio acende-se a luz LED vermelha de aviso (sem necessidade de pressionar o botão).

Características:

Painel indicador de nível (inclui moldura).
Inclui sonda de aço inoxidável (água limpa).
Inclui sonda de parafusos "SSP" (águas cinzentas).

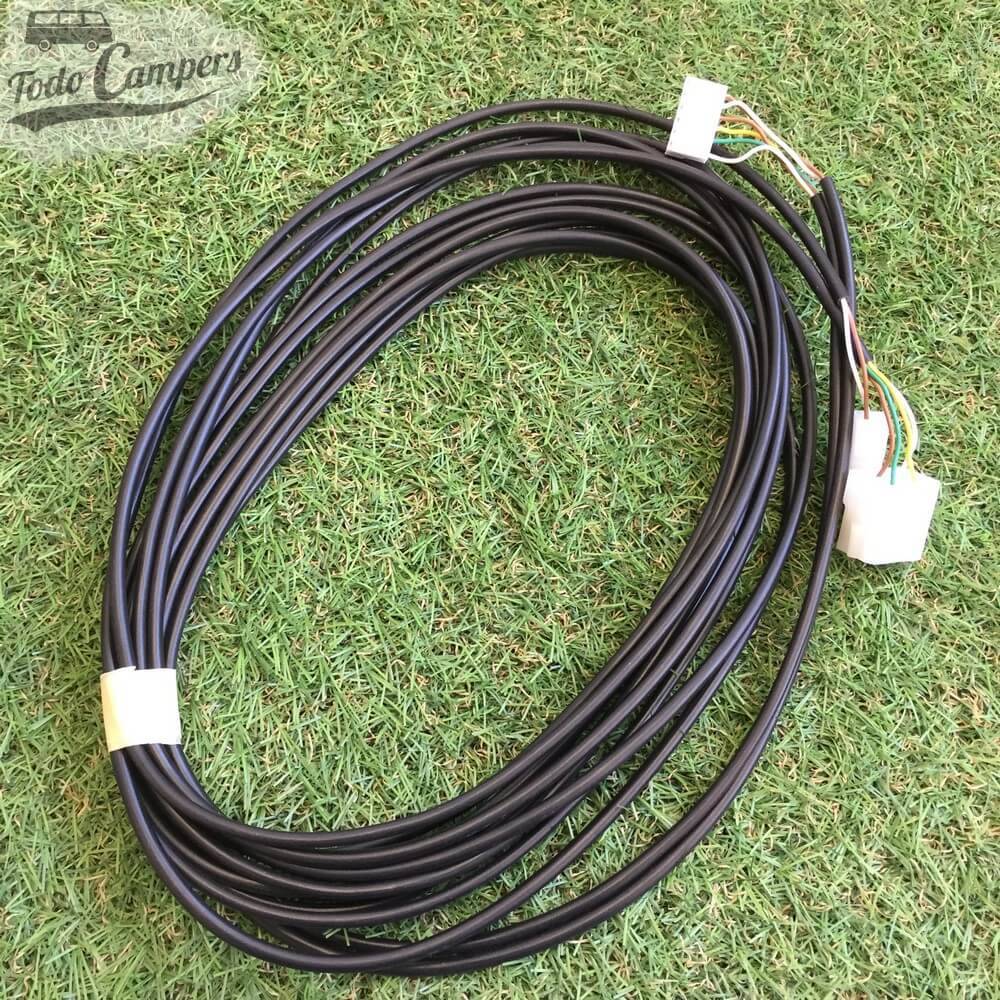

Inclui 2 cabos de conexão sonda-indicador.
Corrente: 12 V.
Cor: castanho RAL8016.
Disponível em cinzento.

Medidas:

Dimensões painel: 60 x 60 mm.
Montagem: Orifício 45 x 45 mm.
Comprimento sonda: 260 mm (a vareta pequena mede 30 mm e a média 135 mm).
Diâmetro inserção sonda no depósito: Ø 50 mm
Comprimento cabo sonda painel de controlo: 4 metros.

Conselhos

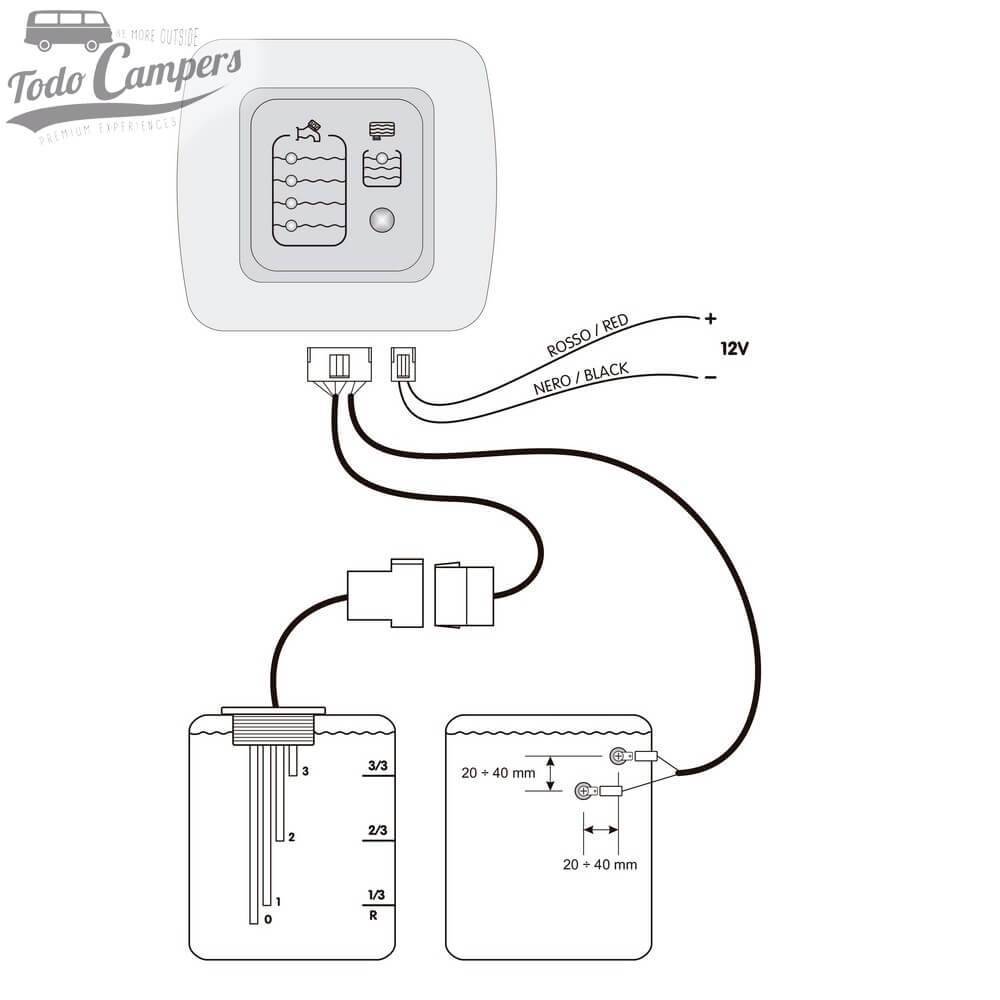

Como calcular o corte das varetas da sonda no tanque de águas limpas?

A sonda vem preparada para depósitos de 40 cm de profundidade, mas podemos adaptar as varetas para que nos sirva para depósitos de outras medidas.

DEPÓSITO DE ÁGUA LIMPA: Deve medir a altura do seu depósito e calcular quatro partes. Deverá cortar as varetas da sonda em função destes cálculos.

Quando a água está no último quarto é quando não há varetas que a toquem. Significa que o depósito está na reserva, e, portanto, acende-se o LED vermelho (R) ao carregar no botão.
Quando apenas as 2 varetas mais compridas estão em contacto com a água, acende-se o LED amarelo de 2/4.
Quando as 2 varetas mais compridas e a intermédia detetam água, acende-se o LED amarelo de 3/4.
Quando todas as varetas detetam água significa que o nível está por cima do primeiro quarto e acende-se o LED verde.

NOTA: para ser exato, deve ter em conta a altura de instalação da tampa branca da sonda.

DEPÓSITO DE ÁGUAS CINZENTAS: Para instalar a sonda de águas sujas, devem-se realizar 2 orifícios de 9 mm de diâmetro no lateral do depósito para instalar os parafusos SSP.

Quando o depósito estiver cheio (ou seja, quando aágua chegar aos parafusos) acende-se a luz LED vermelha de aviso (sem necessidade de pressionar o botão).
